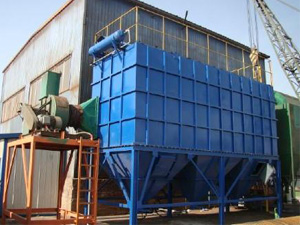

13930725058布袋除尘器概述:
布袋除尘器是一种干式滤尘装置。滤料使用一段时间后,由于筛滤、碰撞、滞留、布袋除尘器扩散、静电等效应,滤袋表面积聚了一层粉尘,这层粉尘称为初层,在此以后的运动过程中,初层成了滤料的主要过滤层,依靠初层的作用,网孔较大的滤料也能获得较高的过滤效率。随着粉尘在滤料表面的积聚,除尘器的效率和阻力都相应的增加,当滤料两侧的压力差很大时,会把有些已附着在滤料上的细小尘粒挤压过去,使除尘器效率下降。另外,除尘器的阻力过高会使除尘系统的风量显著下降。因此,除尘器的阻力达到一定数值后,要及时清灰。清灰时不能破坏初层,以免效率下降。
布袋除尘器工作原理:
伴着粉末重复的附着于滤袋外表面,粉末层不断的增厚,布袋除尘器阻力值也随之增大;脉冲阀膜片发出指令,左右淹没时脉冲阀开启,高压气包内的压缩空气通了,如果没有灰尘了或是小到一定的程度了,机械清灰工作会停止工作。
布袋除尘器结构主要由上部箱体、中部箱体、下部箱体(灰斗)、清灰系统和排灰机构等部分组成。
布袋除尘器性能的好坏,除了正确选择滤袋材料外,清灰系统对布袋除尘器起着决定性的作用。为此,清灰方法是区分布袋除尘器的特性之一,也是布袋除尘器运行中重要的一环。
布袋除尘器结构型式
1、按滤袋的形状分为:扁形袋(梯形及平板形)和圆形袋(圆筒形)。
2、按进出风方式分为:下进风上出风及上进风下出风和直流式(只限于板状扁袋)。
3、按袋的过滤方式分为:外滤式及内滤式。
滤料用纤维,有棉纤维、毛纤维、合成纤维以及玻璃纤维等,不同纤维织成的滤料具有不同性能。常用的滤料有208或901涤轮绒布,使用温度一般不超过120℃,经过硅硐树脂处理的玻璃纤维滤袋,使用温度一般不超过250℃,棉毛织物一般适用于没有腐蚀性;温度在80-90℃以下含尘气体。
HMC单机布袋除尘器技术参数:
型号参数 | HMC-32 | HMC-48 | HMC-64 | HMC-80 | HMC-96 | HMC-112 | ||
处理风量(m3·h) | 1500-2100 | 2100-3200 | 2900-4300 | 4000-6000 | 5200-7000 | 6000-9000 | ||
过滤面积(m2) | 24 | 36 | 48 | 60 | 72 | 84 | ||
过滤风速(m/min) | 1.0—1.5 | 1.0—1.5 | 1.0—1.5 | 1.1—1.7 | 1.2—1.7 | 1.2—1.8 | ||
滤袋数量(条) | 32 | 48 | 64 | 80 | 96 | 112 | ||
入口气体温度(℃) | ≤120 | |||||||
设备阻力(Pa) | ≤1200 | |||||||
入口粉尘浓度(g/m3) | <200 | |||||||
出口粉尘浓度(mg/m3) | ≤50 | |||||||
清灰用气源压力(MPa) | 0.4~0.6 | |||||||
清灰用空气耗量(m3/min) | 0.1 | 0.14 | 0.2 | 0.24 | 0.29 | 0.34 | ||
承受负压(Pa) | 5000 | |||||||
脉冲阀数量(个) | 4 | 6 | 8 | 10 | 12 | 14 | ||
风机用电机功率(KW) | 1.5 | 3 | 3 | 5.5 | 5.5 | 7.5 | ||
重量(Kg) | A型 | 1350 | 1620 | 1850 | 2360 | 2800 | 3200 | |
B型 | 1220 | 1470 | 1670 | 2150 | 2540 | 2880 |
布袋除尘器使用维护
日常运转
布袋除尘器的运转可分为试运转与日常运转。先,进行试运转时,必须对系统的单一部件进行检查,然后作适应性运转,并要作部分性能试验。在日常运转中,仍应进行必要的检查,特别是对袋式除尘器的性能的检查。要注意主机设备负荷的变化会对除尘器性能产生的影响。在机器开动之后,应密切注意袋式除尘器的工作状况,做好有关记录。
一 试运转
在新的袋式除尘器试运行时,应特别注意检查下列各点:
1、风机的旋转方向、转速、轴承振动和温度。
2、处理风量和各测试点压力与温度是否与设计相符。
3、滤袋的安装情况,在使用后是否有掉袋、松口、磨损等情况发生,投运后可目测烟囱的排放情况来判断。
4、要注意袋室结露情况是否存在,排灰系统是否畅通。防止堵塞和腐蚀发生,积灰严重时会影响主机的生产。
5、清灰周期及清灰时间的调整,这项工作是左右捕尘性能和运转状况的重要因素。清灰时间过长,将使附着粉尘层被清落掉,成为滤袋泄漏和破损的原因。如果清灰时间过短,滤袋上的粉尘尚未清落掉,恢复过滤作业,将使阻力很快地恢复并逐渐增高起来,终影响其使用效果。
两次清灰时间间隔称清灰周期,一般希望清灰周期尽可能的长一些,使除尘器能在经济的阻力条件下运转。因此,必须对粉尘性质、含尘浓度等进行慎重地研究,并根据不同的清灰方法来决定清灰周期和时间,并在试运转中进行调整达到较佳的清灰参数。
在开始运转的时间,常常会出现一些事先预料不到情况,例如,出现异常的温度、压力、水分等将给新装置造成损害。
气体温度的急剧变化,会引起风机轴的变形,造成不平衡状态,运转会发生振动。一旦停止运转,温度急剧下降,再重新起动时又会产生振动。好根据气体温度来选用不同类型的风机。
设备试运转的好坏,直接影响其是否能投入正常运行,如处理不当,袋式除尘器很可能会很快失去效用,因此,做好设备的试运转必须细心和慎重。
二 日常运行
在袋式除尘器的日常运行中,由于运行条件会发生某些改变,或者出现某些故障,都将影响设备的正常运转状况和工作性能,要定期地进行检查和适当的调节,目的是延长滤袋的寿命,降低动力消耗及回收有用的物料。应注意的问题有:
1、运行记录
每个通风除尘系统都要安装和备有必要的测试仪表,在日常运行中必须定期进行测定,并准确地记录下来,这可以根据系统的压差,进、出口气体温度,主电机的电压、电流等的数值及变化来进行判断,并及时地排出故障,保证其正常运行。
通过记录发现的问题有:清灰机构的工作情况,滤袋的工况(破损、糊袋、堵塞等问题),以及系统风量的变化等。
2、流体阻力
U型压差计可用来判断运行情况:如压差增高,意味着滤袋出现堵塞、滤袋上有水汽冷凝、清灰机构失效、灰斗积灰过多以致堵塞滤袋、气体流量增多等情况。而压差降低则意味着出现了滤袋破损或松脱、进风侧管道堵塞或阀门关闭。箱体或各分室之间有泄漏现象、风机转速减慢等情况。
3、安全
布袋除尘器要特别注意采取防止燃烧、爆炸和火灾事故的措施。在处理燃烧气体或高温气体时,常常有未完全燃烧的粉尘、火星、有燃烧和爆炸性气体等进入系统之中,有些粉尘具有自燃着火的性质或带电性,同时,大多数滤料的材质又都是易燃烧、磨擦易产生积聚静电的,在这样的运转条件下,存在着发生燃烧、爆炸事故的危害,这类事故的后果往往是很严重的。应很好地考虑采取防火、防爆措施,如:
⑴ 在除尘器的前面设燃烧室或火星捕集器,以便使未完全燃烧的粉尘与气体完全燃烧或把火星捕集下来。
⑵ 采取防止静电积聚的措施,各部分用导电材料接地,或在滤料制造时加入导电纤维。
⑶ 防止粉尘的堆积或积聚,以免粉尘的自燃和爆炸。
⑷人进入袋室或管道检查或检修前,务必通风换气,严防CO中毒 。
