  • LS螺旋输送机
LS螺旋输送机

LS螺旋输送机一般分为有轴螺旋输送机、无轴螺旋输送机两种。有轴螺旋输送机由螺杆、U型槽盖板、进、出料口和驱动装置组成,而无轴螺旋输送机则把螺杆改为无轴螺旋,并在U型槽内装置有可换衬体,结构简单。

全国热线

13930725058

  LS型螺旋输送机采用DIN15261-1986标准,设计制造符合JB/T7679-45《LS型螺旋输送机》标准,LS型螺旋输送机螺旋直径为100~1250mm,共十一种规格,分为单驱动和双驱动两种型式。单驱动螺旋输送机大长度可达35mm,其中LS1000、LS1250型大长度为30m。LS型螺旋输送机长度每0.5m一档,可根据需要选定。LS型螺旋输送机中间吊轴承采用流动、滑动可互换的两种结构,阻力小、密封性强、耐磨性好。还可根据用户要求配置测速报警装置及电动出料阀。

  一、LS型螺旋输送机分类:

  1、按LS型螺旋输送机驱动方式分为(1)螺旋输送机长度小于35m时,单端驱动。(2)螺旋输送机长度大于5m时,双端驱动。

  2、按LS型螺旋输送机中间吊轴承种类分为(1)为滚动吊轴承。采用80000型密封轴承,轴盖上另有防尘密封结构,常用在不易加油、不加油或对物料有污染的地方,密封效果好、吊轴承寿命长,输送物料温度t≤80℃。(2)为滑动吊轴承。设有防尘密封装置,有铸铜瓦,合金耐磨铸铁瓦,铜基石墨少油润滑瓦,常用在输送物料温度比较高(t>80℃)或输送液状物料。订货时要注明轴瓦材质,不注明则按(1)供货。

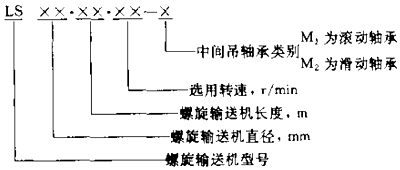

  LS型螺旋输送机的型号说明:

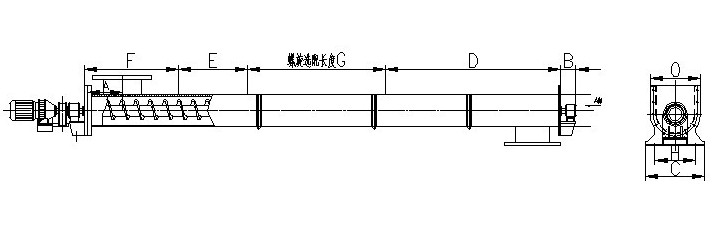

  LS型螺旋输送机的外形图:



  LS螺旋输送机一般分为有轴螺旋输送机、无轴螺旋输送机两种。有轴螺旋输送机由螺杆、U型槽盖板、进、出料口和驱动装置组成,而无轴螺旋输送机则把螺杆改为无轴螺旋,并在U型槽内装置有可换衬体,结构简单。物料由进口输入,经螺旋推动后由出口输出,整个过程可在一个密封的槽中进行,降低了噪声,减少了异味的排出。

  LS型螺旋输送机特点:

  1、LS型螺旋输送机头部和尾部轴承移到壳体外部,消除了由于密封不严漏料而降低轴承寿命的可能性。

  2、LS型螺旋输送机中间吊轴承采用滚动、滑动可以互换的两种结构,均设防尘密封装置,采用迷宫密封,密封件用尼龙及塑料王,密封性强,耐磨性好,滑动瓦有需加润滑剂的铸铜瓦,合金耐磨铸铁瓦和铜基石墨少油润滑瓦,轴承寿命可达10000小时。

  3、LS型螺旋输送机螺旋叶片的表面涂有耐磨材料,其寿命与常规叶片相比可提高一倍。

  4、传动部分采用摆线轮减速机,整机噪音低,适应性强,操作维修方便。

  LS型螺旋输送机规格表:

型号
规格
螺旋
直径
mm
D

螺距
mm
s
转速
r/min
n
标准体积输送量



转速
r/min
标准体积输送量


转速
r/min
标准体积输送量


转速
r/min
标准体积输送量


Iv(m3/h)


Iv(m3/h)
Iv(m3/h)
Iv(m3/h)
0.45
0.33
0.15
n
0.45
0.33
0.15
n
0.45
0.33
0.15
n
0.45
0.33
0.15






LS100
100
100
140
3.0
2.2
1.0
112
2.4
1.7
0.8
90
1.9
1.4
0.6
71
1.5
1.1
0.5
LS125
125
125
125
5.2
3.8
1.7
100
4.1
3.0
1.4
80
3.3
2.4
1.1
63
2.6
1.9
0.9
LS160
160
160
112
9.7
7.1
3.2
90
7.8
5.7
2.6
71
6.2
4.5
2.1
56
4.9
3.6
1.6
LS200
200
200
100
16.9
12.4
5.6
80
13.5
9.9
4.5
63
10.7
7.8
3.6
50
8.5
6.2
2.8




LS250
250
250
90
29.7
21.8
9.9
71
23.5
17.2
7.8
56
18.5
13.6
6.2
45
14.9
10.9
5.0
LS315
315
315
80
52.9
38.8
17.6
63
41.6
30.5
13.9
50
33.1
24.2
11.0
40
26.4
19.4
8.8
LS400
400
355
71
85.3
62.5
28.4
56
67.3
49.3
22.4
45
54.1
39.6
18
36
43.2
31.7
14.4




LS500
500
400
63
133.2
97.7
44.4
50
105.8
77.6
35.3
40
84.6
62.0
28.2
32
67.7
49.6
22.6
LS630
630
450
50
188.9
138.5
63.0
40
151.1
110.8
50.4
32
120.9
88.6
40.3
25
94.4
69.3
31.5
LS800
800
500
40
270.7
198.5
90.2
32
216.6
158.8
72.2
25
169.2
124.1
56.4
20
135.4
99.3
45.1



LS1000
1000
560
32
379.0
277.9
126.3
25
296.1
217.1
98.7
20
236.9
173.7
79.0
16
189.5
139.0
63.2
LS1250
1250
630
25
520.5
381.7
173.5
20
416.4
305.4
138.8
16
333.1
244.3
111.0
13
270.7
198.5
90.2
